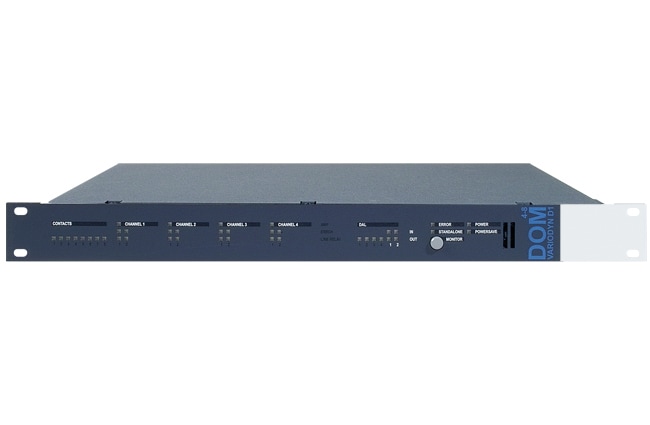

Dijital Cıkış Modülü DOM4-8

583361.22

Onay: G 210122 EN 54-16 bölümü DOM (Dijital Çıkış Modülü), VARIODYN® D1'in merkezi kontrol elemanıdır. Tüm giriş/çıkış düzeneklerine yönelik arayüzü bulunmakla birlikte, hoparlör devrelerini yönetir ve izler. DIN VDE 0833-4 uyarınca sesli alarm sistemlerine, EN 60849 uyarınca da elektro-akustik acil durum uyarı sistemlerine uygundur. Ethernet üzerinden birden fazla DOM'un iletişim kurduğu bir ağ aracılığıyla her türlü karmaşık sistem konfigürasyonu uygulanabilir. Tüm güç amplifikatörleri devamlı olarak izlenir. Herhangi bir güç amplifikatörünün arızalanması durumunda, dinamik olarak yedek bir amplifikatörle değiştirilebilir. Değiştirme işlemi otomatik olarak DOM tarafından yapılır. Hoparlör hatları devamlı olarak kısa devre, topraklama hatası, herhangi arıza ya da empedans sapması olup olmadığını belirlemek üzere izlenir. Arızalı hoparlör hatları tepkisiz bir şekilde ayrılır. DOM'lar, alarm metinleri ya da sinyalleri (kaçış alarmı, dikkat sinyali) ve uyarı sinyalleri (gong sesleri) için kullanılabilecek önceden ayarlanmış duyurulara yönelik depolama kapasitesine sahiptir. Her kaynağın ses seviyesi ve her bir amplifikatör kanalı ayrı ayrı kumanda edilebilir. Parametrik ekolayzır, kalın ve ince ses geçiş filtreleri ve aynı zamanda gecikme (delay) gibi ek filtreler de mevcut bulunmaktadır. Tüm hatalar standartları karşılayacak şekilde birkaç saniye içinde tanınır, görüntülenir ve kaydedilir. Tüneller gibi özel uygulamalar için, gecikmeler 9,9 sn.'ye kadar programlanabilir. DOM4-8 kumanda ünitesi VARIODYN D1 loop teknolojisi içerisinde, 8 hoparlör hattı ya da 4 hoparlör loopu çalıştırmak için 4 adet bağımsız amplifikatör kanalıyla donatılmıştır. Ayrıca DOM ile loop ve dal teknolojisi seçeneği aynı anda da mevcuttur.
  • EN54-16 uyraınca onaylıdır
  • IEC 60849'a uyumludur
  • 19" modül (DOM) içindeki tüm alarm ve tahliye sistemi fonksiyonları
  • Ethernet ve yerleşik 4 port switch ile ağ üzerinden bağlanabilir,
  • Fonksiyonel olarak ilgili sistem parçalarının devamlı olarak izlenmesi
  • Yedek amplifikatörlere otomatik ve dinamik olarak geçiş imkanı
  • Ayrıca duyurular sırasında otomatik ses kontrolü (AVC)
  • Ağ üzerinden uzaktan izleme ve konfigürasyon
  • 24 V DC acil durum güç beslemesi
  • "VARIODYN D1 loop technology" kapsamında dal ve/veya loop teknolojisi
  • Ethernet üzerinden bir NTP sunucusuna bağlantı mümkündür
  • 1 saate varan ses saklama belleği

    Ek Bilgi:


DOM bileşenleri tek başına tedarik edilir. Her DOM için 583708.ES parça no'lu havalandırma alanı kullanılmalıdır.
Çıkış empadansı> 5 k&Omega, < 500 pF
Yük empedansıtyp. 200 &Omega
Girdi tipisymmetrically
Sinyal-gürültü oranı çıktısı> 70 dB / 75 dB (A)
Sinyal-gürültü oranı girdisi> 60 dB / 65 dB (A)
Weightyaklaşık5.7 kg
Kanal ayırımı> 75
Nominal seviyede harmonik distorsiyon< 0.03 % @ 1 kHz
Nominal düzey distorsiyon oranı< 0.02 % @ 1 kHz
Kontak yükü rölesi 100 V DC / 1 A
Güç tüketimi40 / 70 W (@230 V, w/o / with 4 x DAL)
max. Outputlevel< 6dBu
Nominal Frekans47 ... 440 Hz
Nominal level-51 dBu
Anma gerilimi90 .. 264 V AC
Acil durum güç kaynağı24
Air humidity15 ... 90 % (non-condensing)
Aktarma aralığı20 ... 20000 Hz
Transmission range100 ... 8000 Hz
Ortam sıcaklığı-5 °C ... 55 °C
EbatlarG: 483 mm Y: 44 mm D: 349 mm (1 HU, 19")
  • 583451.21 DOM4-8 kabini arka paneli için kablo
  • 583486 CAT5 patch kablosu, 1 m sarı (Ethernet)
  • 583487 CAT5 patch kablosu, 2 m sarı (Ethernet)
  • 583488 CAT5 patch kablosu, 3 m sarı (Ethernet)
  • 583496 Hat sonu modülü (EOL)
  • 581316 AVC için mikrofon P4
  • 583703 Montaj seti 1
  • 583342 Loop Izolatör Modülü (LIM)
  • 583708.ES Havalandırma paneli, 1 HU, ESSER Logosu
