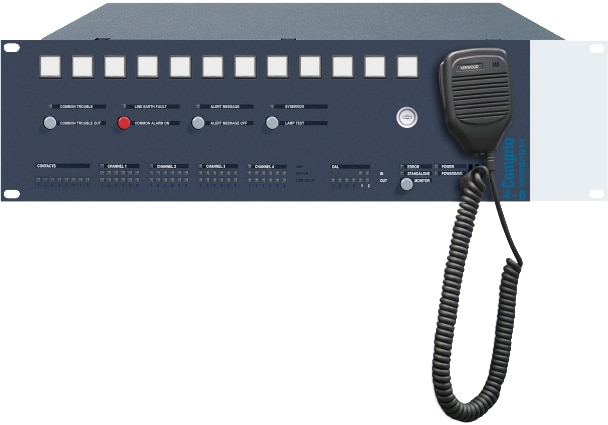

VARIODYN® D1 Comprio 4-8 net (Network olabilir)

583944

Onay: EN 54-16 bölümü Comprio, VARIODYN® D1 sisteminin küçük ve orta boyutlu işletmelere yönelik merkezi kumanda ünitesidir. 4XD125B dört kanallı amplifikatör ile birlikte Comprio okullar, küçük oteller, vs. projeler için komple bir sesli alam sistemini oluşturur. Acil durum güç beslemesi 4XD125B dört kanallı amplifikatöründe yerleşik olarak bulunur. Sesli alarm sistemleri DIN VDE 0833-4 uyarınca, elektro-akustik acil durum uyarı sistemleri ise EN 60849 uyarınca uygulanmıştır. Tüm güç amplifikatörleri devamlı olarak izlenir. Herhangi bir güç amplifikatörünün arızalanması durumunda, yedek bir amplifikatör dinamik olarak arızalı amplifikatörün yerine devreye girebilir. Geçiş işlemi Comprio aracılığıyla otomatik olarak gerçekleşir. Hoparlör hatları devamlı olarak kısa devre, topraklama hatası, herhangi arıza ya da empedans sapması olup olmadığını belirlemek üzere izlenir. Arızalı hoparlör bölgeleri tepkisiz bir şekilde ayrılır. Comprio, alarm metinleri ve sinyalleri (tahliye alarmı, tehlike geçti sinyali) ve uyarı sinyalleri (gong sesleri) için kullanılabilecek önceden kaydedilmiş mesajlara yönelik depolama kapasitesine sahiptir. Her kaynağın ses seviyesi ve her bir amplifikatör kanalı ayrı ayrı kumanda edilebilir. Parametrik ekolayzır, kalın ve ince ses geçiş filtreleri ve aynı zamanda gecikme (delay) gibi ek filtreler de mevcut bulunmaktadır. Tüm hatalar standartları karşılayacak şekilde birkaç saniye içinde tanınır, görüntülenir ve kaydedilir. Tüneller gibi özel uygulamalar için, gecikmeler 9,9 sn.'ye kadar programlanabilir. Comprio kumanda ünitesi, 8 hoparlör hattını birlikte çalıştırmak için 4 adet bağımsız amplifikatör kanalıyla donatılmıştır. Comprio, 8 tanesi monitör edilmek üzere programlanabilir ayrı 12 kontak girişine sahiptir, bunun yanı sıra 8 adet voltajsız röle çıkışı, bir adet ses çıkışı, en fazla 3 adet ses girişi ve/veya en fazla 3 adet mikrofon girişi, 3 DAL bağlantısı ve bir adet TWI bağlantısı da barındırır. Bu varyant, VARIODYN® D1 Ürün gamına ait Ethernet uyumlu diğer ürünlerle ağ üzerinden haberleşebilir. Muhafaza, kablo, anons istasyonu vs.ek aksesuarlar ayrıca sipariş edilmelidir.
  • EN 54-16 standardı uyarınca onaylanmıştır
  • DIN VDE 0833-4 standardı uyarınca onaylanmıştır
  • IEC 60849 standardı uyarınca onaylanmıştır
  • 19’’ modül içerisinde bir alarm ve tahliye sisteminin tüm fonksiyonları
  • Fonksiyonel olarak ilgili tüm sistem parçalarının devamlı olarak izlenmesi
  • Yedek amplifikatörlere otomatik ve dinamik olarak geçiş imkanı
  • Ayrıca duyurular sırasında otomatik ses kontrolü (ALR)
  • İki adet izlenen 24 V DC güç kaynakları
  • 12 adet temas girişi (8 tanesi izlenmek üzere programlanabilir)
  • 8 adet potansiyel serbest röle çıkışı, en fazla 3 adet ses hattı girişi ve/veya en fazla 3 adet mikrofon girişi
  • 3 DAL bağlantısı
  • 1 TWI bağlantısı
  • 1 saate varan ses saklama belleği

    Ek Bilgi:


DOM bileşenleri tek başına tedarik edilir. Her DOM için 583708.ES parça no'lu havalandırma alanı kullanılmalıdır.
Output impedance> 5 kΩ, < 500 pF
Operating voltage24 V DC
Load impedancetyp. 200 Ω
Input typesymmetrically
Signal/Noise ratio Output> 70 dB / 75 dB (A)
Signal/Noise ratio Input> 60 dB / 65 dB (A)
Weight kg approx. 5.7 kg
Power consumption50 / 80 W
Harmonic distortion at nominal level< 0.03 %
Contact load relay100 V DC / 1 A
Storage temperature-10 °C ... 60 °C
max. Outputlevel< 6 dBu
Nominal level for emergency telephone station0 dBu
Nominal level Output0 dBu
Nominal level Input-51 dBu
Air humidity15 ... 90 % (non-condensing)
Current consumption< 2.6 A
Transmission range20 ... 20000 Hz
Ambient temperature-5 °C ... 55 °C
DimensionsW: 483 mm H: 133 mm D: 345 mm (3 HE, 19")
  • 583708.ES Havalandırma kutusu, ESSER Logo'lu 1 HU
  • 583308 VARIODYN® D1 Comprio Mikrofon
  • 583444 RC44 VARIODYN® D1 için back up kablosu
  • 584913 Comprio için muhafaza
  • 584913.R Comprio için muhafaza (düzeneğiyle birlikte)
  • 583413 VARIODYN® D1'e bataryaları bağlamak için Kablo Seti
  • 581732 12 V / 65 Ah Pil
  • 583414 -24 V DC-VARIODYN® D1 Comprio / 4XD125B için kablo seti
  • 583440 Silindir şapka rayı için çevresel klips
  • 583466 Patch kablo Cat5, 0,5 m gri (Çevresel)
  • 583467 Patch kablo Cat5, 1,0 m gri (Çevresel)
  • 583469 Patch kablo Cat5, 3,0 m gri (Çevresel)
  • 583496 Hat sonu modülü (EOL)
  • 581316 ALR için mikrofon
  • 583703 Montaj seti 1
  • 583332 UIM kontakları için aşırı gerilim koruma modülü
